Те, что используются в 3д принтерах и мелких чпу станках должны работать - иначе их бы в точные станки не ставили... А дроссельная заслонка веса прибавит, мама не горюй.?️Но слабый шаговик может пропускать шаги и

На свежую голову Зоркий Сокол заметил еще один косяк - ссылаясь на Розенфельда, я учитывал только потерю воздуха через зазоры (а не расход воздуха на раскачку
Есть пища для размышлений. Надо руководствоваться не только реалистичностью ощущений, но и временем на разработку. Для меня важна совместимость с Ардуино - намного более простые решения, много полуфабрикатов в свободной продаже, примеры кода и тп.
1) Настоящая механика. Отпадает - сложно, нужна сама механика, ее нужно настраивать, надо переосмыслить строение клавиатур. На калибровку клапанов уйдут недели, а как ее точно подстраивать, не сделав сменные отверстия под клапаны? Для толковых результатов тут на пол года работы, минимум, на одну клаву. Если кто решится на подобное - удачи. Лично я клавиатуру, как у Proxima не хочу - по мне, так пусть уж лучше "тупая" будет - всяко лучше дырки от бублика
2) Релейные клапаны. Мало градаций, неизвестно, насколько включений у них ресурс, проблемы с перегревом.
3) Своя собственная система клапанов на серво-моторчиках. Много времени на разработку. Сложность калибровки. Мало градаций.
4) По мотивам Ноутбукова - 3д печать легкой дроссельной заслонки на ардуино-совместивом моторе.

HowTo: 3D printing - Building a servo-controlled 125mm butterfly valve - nerdiy.de - DIY, electronics, 3D printing and more...
Read a huge collection of detailed Tutorials on Nerdiy.de about all kind of Software, Hardware and general maker topics.
Смущает время на разработку. Сложная конструкция. Может травить воздух через щели. Заслонку придется разрабатывать на шарико-подшипниках наверное, чтобы ресурса хватило.
5) Зажим воздушной трубки.
Есть готовое решение на трубки диаметром до 9мм (мало, но лучше, чем ничего).

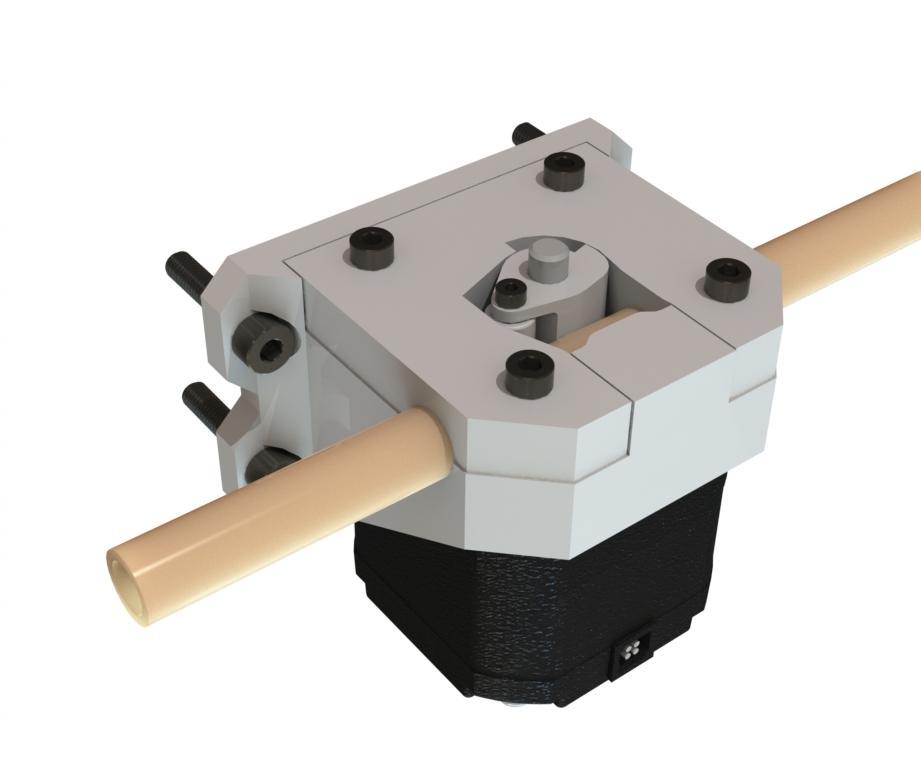

Stepper Motor Pinch Valve
Stepper Motor Pinch Valve: This proportional pinch valve is designed to be fully 3D printed and utilizes a readily available NEMA 17 stepper motor for mechanical control. The valve has been tested with pressurized air for full closure up to 15psi and can go from fully closed …
Простая конструкция, есть [почти] готовое решение, полная совместимость с Ардуиной. Если будет совсем провал, легко заменить на "тупой" регулируемый винт.
Склоняюсь к 5. Если когда приспичит делать второй, улучшенный, аккордеон, то можно уже мудрить.
У меня на Массони воздушный клапан 9мм. По ощущениям, 9мм = два голоса в правой и 3 голоса в левой.
